注1.
注2.
注3. |

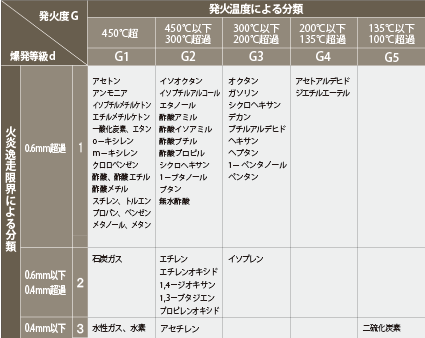

火炎逸走限界すきは、すきの奥行25ｍｍにおける値です。
防爆構造の表示における爆発等級および発火度の記号は、その記号を表示した機器が該当記号以下（たとえば爆発等級2は爆発等級1および2、発火度G4は発火度G1、G2、G3およびG4）の分類に属する爆発性ガスに適用しうることを示します。
発火度Gは、爆発性ガスの発火温度による分類です。 |
|

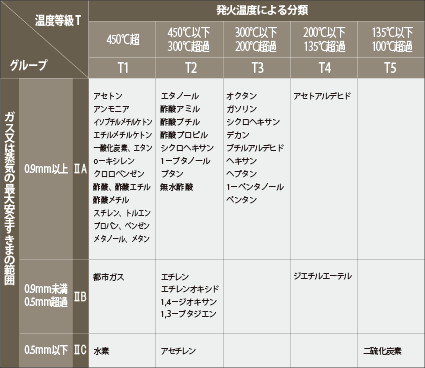

| ・国際整合防爆指針（Ex規格） |
 |
注1.
注2.
注3. |
防爆構造の表示におけるグループおよび温度等級の記号は、その記号を表示した機器が当該記号以下（たとえばグループⅡBはグループⅡAおよびグループⅡB、温度等級T4は温度等級T1、T2、T3およびT4）の分類に属する爆発性ガスに適用しうることを示します。
Ⅱは工場・事業所用の防爆電気機器グループを表します。
温度等級Tは、電気機器の最高表面温度による分類です。 |
|
| |
構造規格 |
整合指針 |
| 耐圧防爆構造 |
ｄ |
Ex ｄ |
| 内圧防爆構造 |
ｆ |
Ex p |
| 安全増防爆構造 |
e |
Ex e |
| 本質安全防爆構造 |
ia,ib |
Ex ia,ib |
| 特殊防爆構造 |
s |
Ex s |
|
|
|
|
|
